高校新能源汽车实训室

混合动力系统控制原理与创新实验台

作者:汽车实训设备 来源: 时间:2020-11-17 15:50:07 阅读次数:
关键字:混合动力系统控制实验台

混合动力系统控制原理与创新实训台基于混联式混合动力系统结构原理设计研发,在满足适用于混合动力系统,展示了汽车混联式混合动力系统结构及传动工作原理教学,可以动态模拟各种工况基础上,能够进行混联式混合动力系统控制原理实验,了解学习控制过程及控制器工作原理及开发仿真。

  实验台组成

  系统台架,控制柜及展示面板,发动机模拟系统,发电机系统,发电机控制器,混合动力控制器,齿轮箱,电动机系统,电动机控制器,电源系统,数据采集软件,控制器开发仿真模块,加载及反拖系统,工作原理3d软件。

  功能参数

  A、结构原理实验功能

  1)示教板面板带有彩色工作原理示意图;示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、转速表、电流指示表等,并辅以发光二极管进行系统流向的动态指示工作状态。

  2)混合动力系统控制原理与创新实验台展示了汽车混联式混合动力系统,可以动态模拟混合动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方车混合动力系向以及电动机、发动机以及发电机的运行状态,动态展示汽统的特点和优势。

  3)工作原理3d软件

  软件采用普锐斯EVT变速器3D模型,3D动态交互动态演示混合动力系统各工况运行工况:

  ①停车起动工作原理;

  ②停车充电工作原理;

  ③低速电动工作原理;

  ④行车起动工作原理;

  ⑤中速工作原理;

  ⑥高速工作原理;

  ⑦节气门全开工作原理;

  ⑧能量回收工作原理;

  4)工作原理实验项目

  ①可模拟运行汽车混合动力系统,展示汽车混合动力系统的组成结构及原理;

  ②操纵点火开关与调节开关,可模拟演示汽车混合动力系统的各工况工作过程;

  ③模拟混合动力系统纯电动低速行驶工作过程;

  ④模拟混合动力系统一般行驶工作过程;

  ⑤模拟混合动力系统急加速工作过程;

  ⑥模拟混合动力系统全速行驶工作过程;

  ⑦模拟混合动力系统减速行驶工作过程;

  ⑧模拟混合动力系统停车行驶工作过程;

  ⑨模拟混合动力系统制动回收工作过程;

  B、混合动力控制器原理及仿真开发实验

  1)提供混合动力控制器的原理图、软硬件设计方案预留接口可以外挂其他开发板或自己设计的控制器进行相关开发试验;

  2)提供混合动力控制器电路板的电路原理图,在学习其控制原理基础上能进行再设计;

  3)配有开发仿真系统,可通过接口将学生自主编写的相关控制程序下载到控制器,实现混合动力系统的不同工况模式实验,实验提供控制器MCU内部程序的开发原理及部分源代码,能够对代码进行修改进行探索性学习,或再次开发,优化控制;

  4)实验项目

  ①油门踏板采集实验;

  ②刹车踏板采集实验;

  ③档位开关采集实验;

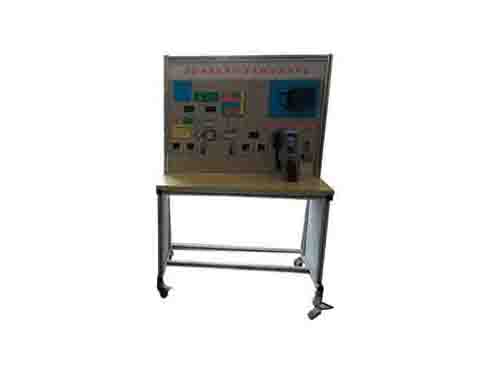

混合动力系统控制原理与创新实验台

  ④控制发动机起动控制试验;

  ⑤发电机发电量控制实验;

  ⑥纯电动模式控制方法实验;

  ⑦电控Evt变速控制方法实验;

  ⑧电动机发动机同时工作控制实验;

  ⑨能量回收控制方式实验;

  ⑩故障控制实验;

  ⑪其他相关实验;

  C、测试软件:动态显示发电机电动机转速电流等参数;

  D、加载及反拖系统:可进行加载模式和反拖双模式运行,可进行手动线性加载;

  技术参数

  1)外型尺寸:操作台120*70*165,运行台120*100*80;

  2)外接电源:交流220V±10% 50Hz 16 A;

  3)外接电源:交流380V±10% 50Hz 16 A;

  4)控制电压:直流12V;

  5)动力电源:直流48V;

  6)发电机: 2Kw;

  7)电动机:3kw;

  8)加载及反拖系统:2kw;

  9)发动机模拟功率:3kw;

  10)蓄电池功率:48v20AH;

  11)工作温度:-40℃~+50℃;

  12)开放式控制器:

  a)工作电压9-16v;

  b)额定电流10A;

  c)芯片:51与飞思卡尔;

  d)8路AD采集;

  e)通讯:1路RS232,2路CAN;

  f)DI/DO:8路;

  g)功率驱动8路;

  h)多路pwm;

  电源输出:5V两路;

  该混合动力系统控制原理与创新实验台属于汽车教学设备系列,但是他们都是隶属于高校新能源汽车创新实训室,想了解更多相关的内容,请大家持续关注济南恒信教具有限公司网站。
