高校新能源汽车实训室

新能源电池管理系统研究与教学系统

作者:汽车实训设备 来源:http://www.jnhengxin.com/ 时间:2020-08-04 17:58:46 阅读次数:
关键字:新能源电池管理教学系统

电动汽车电池管理系统研究与教学系统主要以电动汽车BMS控制系统为基础,包含BMS控制及管理系统;传感器和执行器:锂电池组,电流传感器、电压传感器、温度传感器;开源控制单元(飞思卡尔);动力电机负载模拟系统、铝合金框架实验台等组成,下面由小编为您介绍!

  功能

  1.全新铁锂电池,电池组48V,1KWh(储能1千瓦时);

  2.有CAN总线通信功能电池管理系统,每个电池组采用独立管理单元,每个电池管理单元带CAN接口,组成CAN总线电池管理系统;

  3.可移动台架,配带有原理图的面板,能展示电动汽车电源系统和BMS控制系统组成结构、工作原理和动态特性;

  4.能对电池组工作状态和参数进行实时监控、管理和保护,实时检测、分析各参数(电压、电流、温度等),通过CAN总线和BMS主控单元进行信息交互;

  5.配置故障设置系统,具备电池故障的自检诊断及报警功能;具有电池均衡功能和高压漏电保护功能;

  6.学生可自主搭建BMS控制系统电路,并通过编写更改控制器程序进行BMS控制系统创新实验;

  7.支持ECU及车载CAN-BUS网络系统的开发、测量、仿真、诊断、测试、分析、数据记录、数据回放等;

  8.BMS和BMU功能验证:单体电池被动均衡、SOC电量估算、充放电状态、高压安全防护、故障诊断识别。汽车嵌入式软件开发:专用电池管理芯片管理;

  9.硬件分析学习:学习电池管理芯片、均衡电路、电流采样、嵌入式硬件设计;

  10.提供该系统的原理图、源代码及详尽的软、硬件设计说明及相关汽车应用标准;

  11.提供电池管理单元控制板的电路原理图,在学习其控制原理基础上能进行再设计;

  12.提供控制器MCU内部程序的源代码,能够对代码进行修改进行探索性学习,或再次开发,优化控制;配相关电子和纸质的资料(维修手册、使用说明书、理论教学教材及实验指导书等);

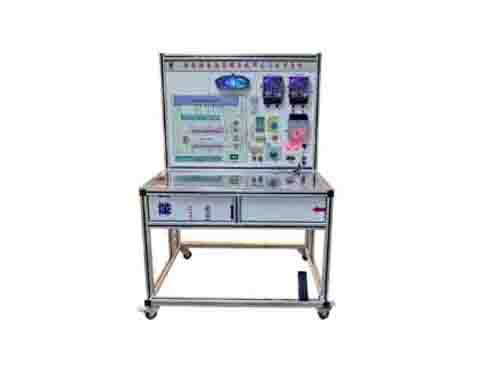

新能源电池管理系统研究与教学系统

  13.技术指标

  ①外型尺寸:操作台120*70*165;

  ②产品重量:50kg;

  ③输入电源:220V 10A;

  ④动力电源:48V 20A;

  ⑤控制电源:12V 25A;

  ⑥开放式控制器:

  a)工作电压9-16v;

  b)额定电流10A;

  c)芯片:飞思卡尔;

  想了解更多关于新能源电池管理系统研究与教学系统的内容,可以电话咨询,也可以在网站上留言,我们看到后会及时回复。
